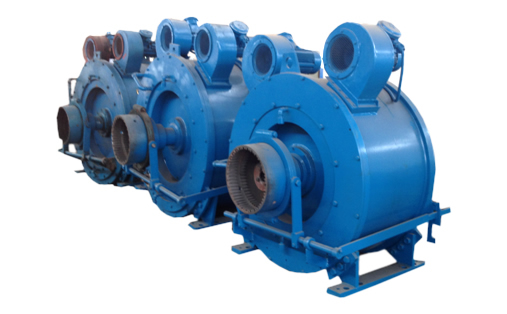

電磁渦流剎車系列

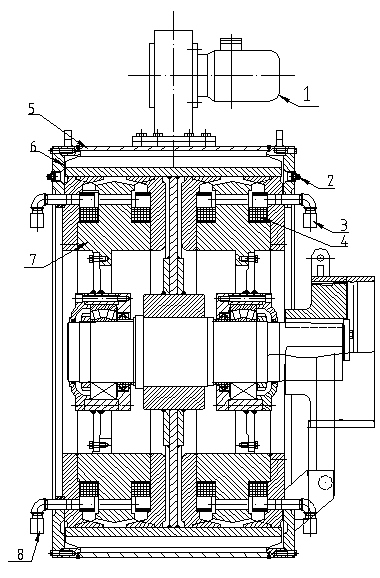

1．風機 2.觀察孔 3.上呼吸器 4.勵磁線圈 5.外殼 6.轉子 7.定子 8.下呼吸器
40風冷式電磁渦流剎車技術參數
| 扭矩（在50r/min時） | 50000N·M |
| 鉆井深度（用4 1/2″鉆桿） | 4000m |
| 工作原理 | 感應渦流制動 |
| 線圈數量 | 4 |
| 每只線圈額定電阻（20℃） | 7.6Ω±10%Ω |
| 線圈絕緣等級 | H級 |
| 勵磁電流 | 37A DC |
| 勵磁功率 | 10KW |
| 需用冷卻風量 | 6000m3/h |
| 最高出風溫度（當進風溫度42℃時） | 72℃ |
| 重量 | 6100kg |
50風冷式電磁渦流剎車技術參數
| 扭矩（在50r/min時） | 75000N·M |
| 鉆井深度（用4 1/2″鉆桿） | 5000m |
| 工作原理 | 感應渦流制動 |
| 線圈數量 | 4 |
| 每只線圈額定電阻（20℃） | 6.63Ω±10%Ω |
| 線圈絕緣等級 | H級 |
| 勵磁電流 | 45A DC |
| 勵磁功率 | 12KW |
| 需用冷卻風量 | 12000m3/h |
| 最高出風溫度（當進風溫度42℃時） | 72℃ |
| 重量 | 7600kg |
70水冷式電磁渦流剎車技術參數
| 扭矩（在50r/min時） | 120000N·M |
| 鉆井深度（用4 1/2″鉆桿） | 4500-7000m |
| 工作原理 | 感應渦流制動 |
| 線圈數量 | 4 |
| 每只線圈額定電阻（20℃） | 16.46±10%Ω |
| 線圈絕緣等級 | H級 |
| 勵磁電流 | 84A DC |
| 勵磁功率 | 23.5KW |
| 需用冷卻水量 | 560L/min |
| 最大出水溫度（當進水溫度42℃時） | 72℃ |
| 重量 | 12000kg |
